一經推出立即廣受認可與贊譽的濱松sCMOS相機ORCA-Flash4.0**近迎來了重要升級。升級至ORCA-Flash4.0 V2之后，讀出噪聲被進一步降低至僅有0.9e- r.m.s.（中值），同時還提供了USB3.0接口選項，使得使用更加方便。
除此之外的其他高靈敏度特性，諸如高量子效率、高速讀出（100幀/秒@400萬像素）等仍然被保留了下來，這使得ORCA-Flash4.0 V2仍然是市場上******的sCMOS相機
|
型號
|
Flash4.0 V2 (C11440-22CU)
|
|
成像設備
|
科學級CMOS傳感器 FL-400
|
|
有效像素
|
2048(h)x2048(v)
|
|
像素尺寸
|
6.5um x 6.5um
|
|
有效面積
|
13.312 mm x 13.312 mm
|
|
滿井電子
|
30,000e-
|
|
讀出時間
|
標準掃描(100fps)
|
10ms
|
|
慢速掃描(30fps)
|
33ms
|
|
讀出噪聲
|
標準掃描(100fps, typ.)
|
1.9e-rms (1.3電子中值)
|
|
慢速掃描(30fps, typ)
|
1.5e-rms (0.9 電子中值)
|
|
動態范圍(typ.)*2
|
33,000:1
|
|

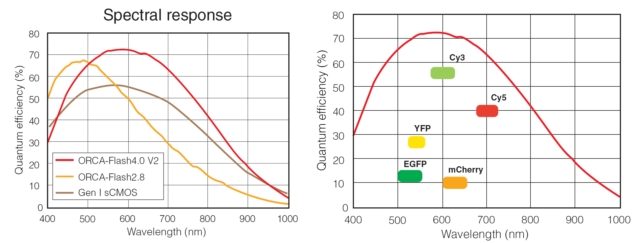

量子效率
|
>70%@600nm;
>50%@440nm-750nm;>30%@400nm-850nm
|
|
|
|
制冷方式
|
暗電流
|
傳感器溫度(標稱)
|
|
強制風冷(室溫+20)
|
0.5 e-/p/s
|
-10
|
|
水冷 (+20)
|
0.15 e-/p/s
|
-20
|
|
水冷 (+15)
|
0.05 e-/p/s
|
-30
|
|
|
|
讀出速度
|
Camera Link
|
USB3.0
|
|
全分辨率
|
100fps
|
30fps
|
|
2048x1024 (central)
|
200fps
|
60fps
|
|
2048x8 (central)
|
25655fps
|
7894fps
|
|
512x8
|
-
|
25655fps
|
|
單層光讀出模式TM (僅限Camera Link)
|
|
讀出格式
|
無縫讀出
|
|
讀出方向
|
自上至下/由下而上
|
|
讀出時間
|
20ms - 204.8 s (全范圍讀出)
|
|
掃描模式
|
全范圍,子數組
|
|
|
|
A/D轉換
|
16位讀出
|
|
讀出模式
|
數碼像合并2x2/4x4
|
|
子數組讀出模式
|
|
曝光時間表*3
|
內部觸發模式（全分辨率）
|
1ms - 10s
|
|
內部觸發式子數組讀出模式
|
38.96 us - 10s
|
|
外部觸發模式子數組讀出模式
|
1ms - 10s
|
|
數碼接口
|
Camera Link / USB3.0
|
|
鏡頭卡口
|
C-mout
|
|
電源要求
|
AC100v -AC240v, 50Hz/60Hz
|
|
電源消耗
|
～70VA
|
|
觸發輸入
|
|
外部觸發模式
|
邊緣、水平、同步讀出和起始觸發
|
|
外部觸發信號
|
SMA連接線或Camera Link I/F
|
|
外部觸發延遲功能
|
0 - 10s in 10us 階
|
|
觸發輸出
|
|
外部信號輸出
|
可編程計時輸出
|
|
全面曝光計時和觸發準備輸出
|
|
軟件
|
|
軟件界面
|
PC-based acquisition package included
DCAM-SDK, commercially available software
|
|
|
|
|
|
|
|
|
|
|
特征
|
|
|
£ 標準掃描模式：1.9 er.m.s. (1.3 e 中值) 讀出噪聲
£ 慢速掃描模式： 1.5 e r.m.s. (0.9 e 中值) 讀出噪聲
£ 單層光讀出模式TM以適用于單層光顯微成像
£ 400萬像素，尺寸6.5μm×6.5μm
|
|
幀頻：
|
|
£ 全分辨率時100 幀/秒使用Camera Link
£ 全分辨率時30 幀/秒使用 USB 3.0
£ 在600nm處量子效率超過70%
|
|
應用領域
|
|
£ 超分辨顯微成像
£ TIRF顯微成像
£ 比例成像
£ FRET（熒光共振能量轉移）
£ 高速鈣離子成像
£ 實時共聚焦顯微成像
£ 單層光顯微成像
|
各種應用movies.
